    • 首页 > 产品展示 > 直线步进电机

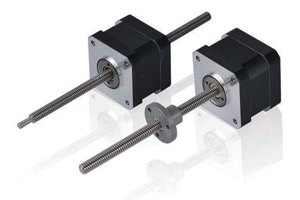

    86mm直线丝杆步进电机发布时间:2014-12-29

    86mm系列


    2相混合式直线丝杆步进电机





    电机规格参数

    型号
    相电流
    每相电阻
    保持力矩
    电机长度
    86E11080□-X
    3.0A
    1.6Ω+/-10%
    4.5N.m
    80mm
    86E11098□-X
    6.0A
    0.3Ω+/-10%
    6.3N.m
    98mm
    86E11118□-X
    6.0A
    0.5Ω+/-10%
    		 8.5N.m
    118mm
    86E11124□-X
    5.6A
    0.5Ω+/-10%
    10N.m
    124mm

    可选丝杆导程及基本步长

    丝杆代码
    丝杆直径mm
    导程mm
    步长mm
    K
    15.875
    2.54
    0.127
    L
    3.175
    0.0159
    R
    5.08
    0.0254
    S
    6.35
    0.0318
    Y 12.7 0.0635
    Z
    25.4
    0.127
    * 四舍五入值
    注：以上步长基于丝杆与2相1.8°步距角配合而得出。
    E 外部驱动式不限于以上丝杆。更多选择请咨询我公司销售人员。


    ◆外形和安装尺寸（单位:mm）

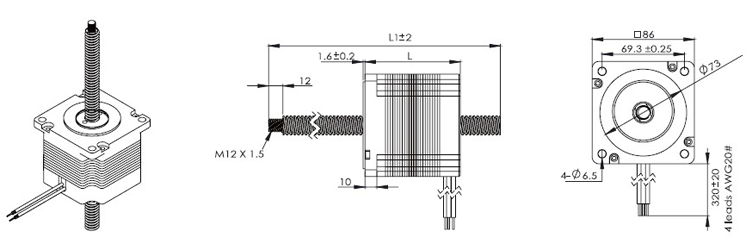

    　N贯通轴式（螺母驱动型）

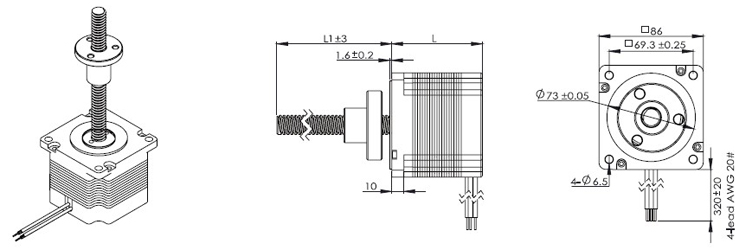

    　E外部驱动式（螺杆驱动型）


    ◆命名规则



    ①机座号：电机外形尺寸，单位mm①机座号：电机外形尺寸，单位mm

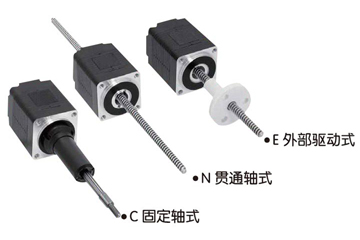

    ②电机结构种类：E代表外部驱动式 N代表贯通轴式 C代表固定轴式

    ③电机步距角：1—1.8° 2—0.9° 3—1.8°双叠厚电机 4—0.9°双叠厚电机


    ④1—双极性电机（4线） 2—单极性电机（6线）

    ⑤机身长度，单位mm

    ⑥代表步长，参见参数表格

    ⑦丝杆长度，单位mm
