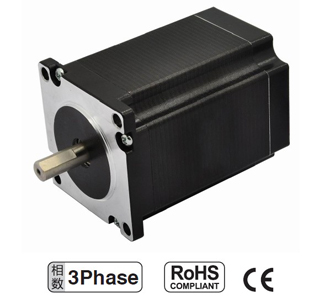

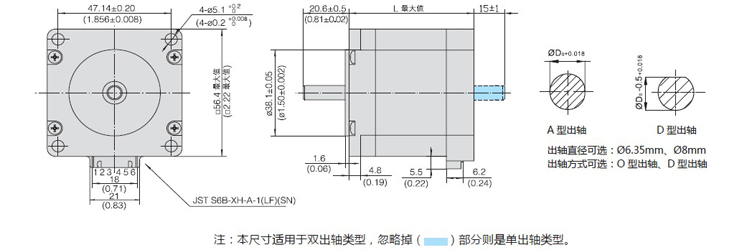

57mm系列3相混合式步进电机
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
项目
|
参数
|
| 步距角 | 1.2° |
| 步距角精度 | 1.2°±5% |
| 电阻公差 | ±10% |
| 电感公差 | ±20% |
| 温升 | 85℃ Max( 额定电流) |
| 工作环境温度 | -20℃~+50℃ |
| 绝缘电阻 | 100MΩMin，500VDC |
| 介电强度 | 500VAC，一分钟 |
| 径向跳动 | 0.02Max.（450g- 负载） |
| 轴向间隙 | 0.08Max.（450g- 负载） |
| 最大径向力 | 75N(20mm 从法兰面开始计算) |
| 最大轴向力 | 15N |
|
型号 |
额定电流 |
绕线电阻 |
感应系数 |
保持转矩 |
转动惯量 |
定位转矩 |
重量 |
长度 |
适合转速 |
|
A/Phase |
Ω/Phase |
mH/Phase |
N.m |
g.cm2 |
N.m |
kg |
mm |
||
|
HD570022S01 |
5.2 |
1.3 |
1.4 |
0.51 |
110 |
0.22 |
0.45 |
42 |
低，中，高 |
|
HD570044S01 |
5.8 |
1.7 |
1.7 |
1.02 |
220 |
0.44 |
0.75 |
56 |
低，中，高 |
|
HD570070S01 |
5.8 |
1.05 |
2.4 |
1.74 |
380 |
0.70 |
1.10 |
79 |
低，中 |
|
HD570115S01 |
5.8 |
0.38 |
0.5 |
2.1 |
530 |
1.15 |
1.57 |
102 |
低，中 |
