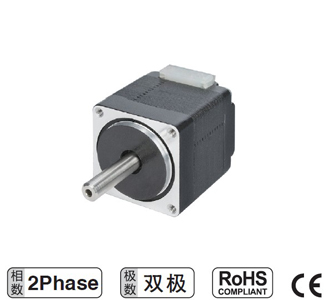

Ø20mm系列2相混合式步进电机
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
项目
|
参数
|
| 步距角 | 1.8° |
| 步距角精度 | 1.8° ±5% |
| 电阻公差 | ±10% |
| 电感公差 | ±20% |
| 温升 | 85℃ Max( 两相通电) |
| 工作环境温度 | -20℃ ~+50℃ |
| 绝缘电阻 | 100MΩMin，500VDC |
| 介电强度 | 500VAC，一分钟 |
| 径向跳动 | 0.02Max.（450g- 负载） |
| 轴向间隙 | 0.08Max.（450g- 负载） |
| 最大径向力 | 20N(20mm 边缘为标准) |
| 最大轴向力 | 2N |
|
型号
|
额定电压
|
额定电流
|
绕线电阻
|
感应系数
|
保持转矩
|
转动惯量
|
重量
|
长度
|
|
V/Phase
|
A/Phase
|
Ω/Phase
|
mH/Phase
|
mN.m
|
g.cm2
|
kg
|
mm
|
|
|
HF200002S01
|
3.90
|
0.6
|
6.5
|
1.7
|
20
|
2.0
|
0.050
|
30
|
|
HF200002S01
|
3.90
|
0.6
|
6.5
|
1.7
|
20
|
2.0
|
0.060
|
33
|
|
HF200003S01
|
4.32
|
0.8
|
5.4
|
1.5
|
30
|
3.6
|
0.080
|
42
|
|
HF200003S02
|
5.60
|
0.4
|
16
|
7.0
|
32
|
4.0
|
0.085
|
46.5
|
